Nguyên lý tính toán

Đây là một phần mềm dựa trên thuật toán phần tử hữu hạn, tuy nhiên có rất nhiều cải tiến đáng kể nhằm tăng tốc quá trình tính toán cũng như nhập số liệu dầu vào. Phần mềm được viết dựa trên ngôn ngữ Fortran, là một ngôn ngữ lâu đời nhưng rất hiệu quả trong các bài toán về kết cấu. Khả năng xử lý số liệu là lớn bất kì.
ETABS đã được thừa nhận là một chuẩn công nghiệp cho phần mềm phân tích và thiết kế công trình. Phương pháp phần tử hữu hạn là phương pháp phân tích kết cấu gần đúng bằng cách chia tách hệ kết cấu thành các phần tử đơn giản được định nghĩa trước.

Chức năng của phần mềm Etabs

cuốn giáo trình dài 102 trang do công ty TNHH tư vấn và đào tạo DTC phát hành năm 2016, bao gồm các nội dung như:

Tài liệu tổng hợp của Mr Thắng tập trung vào cách đo bóc các hình dáng móng, cột, dầm. Tài liệu đưa ra đầy đủ các công thức để áp dụng chính xác cho từng loại cấu kiện, rút ngắn thời gian bóc tách, nhất là với những người mới bắt đầu làm dự toán.

Một số phương pháp tính toán thép sàn

Phương pháp tra bảng

Một phương pháp đã từng được áp dụng một cách rộng rãi để xác định nội lực trong sàn là phương pháp tra bảng. Các bảng tra cung cấp nội lực tại các điểm đặc trưng của ô bản khi biết loại liên kết của ô bản và tỉ lệ giữa các cạnh của ô bản. Việc áp dụng phương pháp này tương đối đơn giản, tuy nhiên trong thực tế thiết kế, sàn được kê lên các dầm có độ cứng hữu hạn và xuất hiện chuyển vị dưới tác dụng của tải trọng, điều đó nảy sinh hai vấn đề vượt quá phạm vi của phương pháp tra bảng.

1. liên kết của các ô bản không phải là liên kết lý tưởng được giả thiết khi lập bảng tra;
2. chuyển vị của dầm dẫn đến sự phân phối lại nội lực của hệ kết cấu bao gồm nội lực trong sàn.

Phương pháp phần tử hữu hạn

Những vấn đề mà phương pháp tra bảng gặp phải sẽ được giải quyết một cách gọn gàng khi sử dụng phương pháp phần tử hữu hạn, và một phần mềm dựa vào phương pháp này được sử dụng rộng rãi trong thực tế thiết kế chính là phần mềm Etabs.

Sơ đồ tính toán vách cứng cho nhà cao tầng

Sơ đồ tính toán nhà cao tầng được thiết lập trên cơ sở lý tưởng hóa mô hình vật lý phức tạp (thực tế) của công trình. Phân loại sơ đồ tính chọn nhà cao tầng theo tích chất ẩn số, hệ chịu lực của nhà cao tầng có thể đưa về các dạng sơ đồ tính toán: sơ đồ tính toán liên tục, sơ đồ tính toán rời rạc, sơ đồ tính toán rời rạc kết hợp liên tục. Để tính toán hệ chịu lực của nhà cao tầng thì sơ đồ tính toán rời rạc kết hợp liên tục sẽ tổng quát hơn và tiện lợi hơn các mô hình tính khác.

Nguyên lý tính toán cốt thép cho vách cứng nhà cao tầng

Quá trình thiết kế một công trình trải qua bốn giai đoạn: sơ đồ kết cấu → tính nội lực → tính tiết diện → kiểm tra bền, cứng, ổn định thì công đoạn thiết kế tính toán cốt thép cho vách cứng (giai đoạn tính tiết diện) là một khâu cực kỳ quan trọng trong thiết kế kết cấu nhà cao tầng có cấu kiện vách cứng chịu lực. Tính toán cốt thép hợp lý để đảm bảo độ an toàn, ổn định cho công trình, ít tốn kém chi phí vật liệu bê tông và cốt thép. Hiện nay, vấn đề tính toán cốt thép theo các quy phạm Việt Nam và trên thế giới còn tương đối phức tạp do bản chất phức tạp của hệ dạng hệ chịu lực. Do vậy, nhiều trường hợp thực tế buộc phải tính gần đúng, thậm chí là tạm tính.

Trên đây là bài viết bàn về "một vài suy nghĩ về vấn đề tính toán cốt thép cho vách cứng nhà cao tầng hiện nay, tài liệu được trích từ bài báo khoa học của tác giả Nguyễn Thành Công đăng trên tạp chí kỹ thuật và công nghệ số 179.

Các bạn quan tâm đến bài báo có thể tải TẠI ĐÂY

Các bạn cũng có thể tải một số bảng tính vách cứng để tham khảo tại link 1; link 2; link 3

Để ủng hộ admin, các bạn hãy like page library construction và giới thiệu cho bạn bè về website này nhé.

Một số loại móng phổ biến mà bạn nên biết

Móng băng

Móng băng thường là một dải dài, liến kết với nhau chạy theo chân tường hoặc có sự giao cắt. Đối với những nền đất yếu, độ lún không đều, ngoài việc đầm đất cho chặt người ta còn bố trí các khe lún chạy từ móng băng lên tới tường chắn mái.

Các bạn có thể tham khảo bảng tính móng băng TẠI ĐÂY

Các bạn có thể tham khảo bảng tính móng băng TẠI ĐÂY

Để đặt móng xuyên qua các tầng đất yếu, đến được tầng đất cứng. Chúng ta có thể dùng móng cọc.Gồm cọc và đài cọc. Có thể là cọc tre, cọc cừ tràm hoặc cọc bê tông cốt thép. Móng cọc có ưu điểm là thi công nhanh gọn, khả năng chịu tải cực tốt cùng giá thành hợp lý.

Các bạn có thể tham khảo bảng tính móng băng TẠI ĐÂY

Cảm ơn các bạn đã theo dõi bài viết.

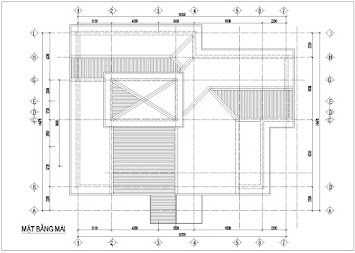

Biệt thự này được xây dựng với các thông tin kiến trúc như:
